5월 29일 LCD결선

송시혁 2013. 5. 29. 17:14

LCD스펙을 참고하면서 ATMEGA를 BOARD에 장착한다.



pc0~pc7까지 bus선 연결, LCD 스펙 10~13페이지를 참고하여 핀을 연결한다.

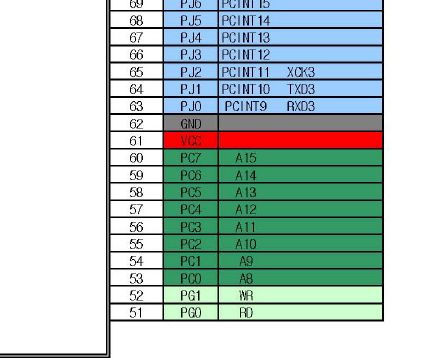

참고로 위의 VCC와 GND가 서로 잘못 표시되어 있다.

VCC는 62, GND는 61번!!!!이다.

그렇기 때문에 핀을 결선할 때 반대로 결선해야 한다.

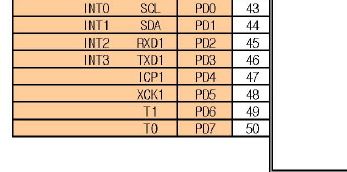

LCD RS = 50번

LCD RW=49번

LCD EN= 48번

연결한다.
